聚丙烯酰胺（PAM）在石油三次采油聚合物驱中的选型应用（工业级PAM）

结论：在石油三次采油聚合物驱中，阴离子聚丙烯酰胺（APAM）是应用较多的驱油剂。工业级PAM用于聚合物驱油时，高分子量APAM（分子量常选1500万~2500万、水解度约20%~30%）在清水配制浓度500~2000 mg/L下，可使溶液粘度达到20~60 mPa·s，明显提高流度比、增大水驱波及体积，一般可提高采收率5~12个百分点。从机理看，聚合物溶液使水相流度下降，阻力系数可达数十至数百，流度比降至0.3以下，水驱波及体积相应提高约10%~20%。对温度中等、矿化度适中的油藏，耐温抗盐PAM能有效延缓粘度衰减，延长有效驱替距离。

什么是三次采油中的聚合物驱油，为什么选聚丙烯酰胺（PAM，Polyacrylamide）？

三次采油（EOR）是在水驱之后进一步挖潜剩余油的技术。聚合物驱油通过向地层注入高分子溶液，提高注入水的粘度、降低水油流度比，使液流更均匀地推进，减少指进与窜流。聚丙烯酰胺（PAM，Polyacrylamide）因增粘能力强、来源稳定、成本可控，成为聚合物驱油中应用较广的驱油剂。相较天然多糖，PAM在清水配注体系下粘度表现更稳定，且抗生物降解能力较好，适合规模化连续注入。

阴离子聚丙烯酰胺（APAM）用于驱油，分子量怎么选？

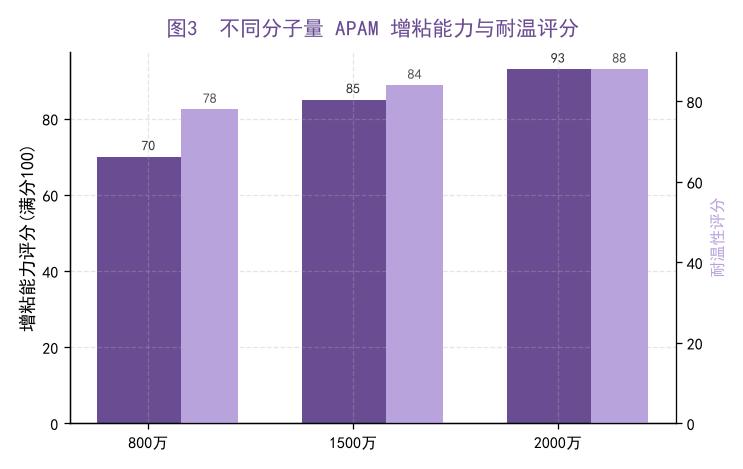

驱油用APAM以高分子量为主。常规油藏聚合物驱油多选用分子量1500万~2500万的阴离子聚丙烯酰胺（PAM），部分高温高盐油藏会采用更高分子量或耐温抗盐PAM。分子量越高，增粘能力越强，但耐剪切与溶解性需平衡：分子量过高易在泵送与射孔处机械降解，且溶解熟化时间更长。对渗透率偏低的油藏，可下探至800万~1200万中等分子量，以兼顾注入性与增粘；对高渗、非均质严重的油藏，则偏向2000万~2500万以获得更强调驱能力。典型做法是先根据油藏温度、矿化度与渗透率筛选，再以岩心驱替实验确定较优范围，并校核通过率与筛网系数。

配制聚合物母液和注入浓度多少合适？

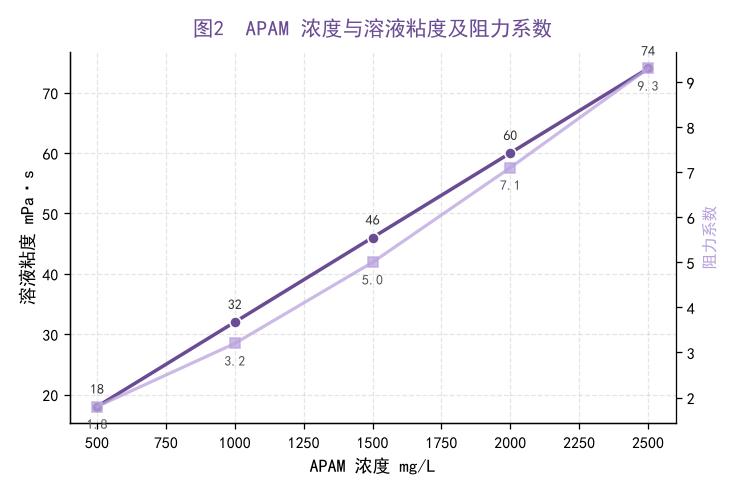

现场多采用清水配制、污水稀释或全程清水配注。母液配制浓度常见为5000~8000 mg/L，注入井井口浓度（清水配制体系）多控制在500~2000 mg/L，对应溶液粘度20~60 mPa·s。注采参数需结合油藏渗透率：低渗油藏应适当降低浓度与分子量，避免堵塞；中高渗油藏可提高浓度以增强调驱效果。聚合物段塞规模常取0.3~0.6 PV，注入速度以不突破地层破裂压力为限。地面配注流程通常为母液罐、熟化罐、喂入泵、静态混合器至注水井，全程控制剪切并配置精细过滤。山东聚隆集团在长期供货中观察到，稳定的熟化时间与筛网过滤是保障注入顺畅的关键。

耐温抗盐PAM在高矿化度油藏表现如何？

普通APAM在温度超过70℃、矿化度较高时易发生水解加剧与粘度衰减。耐温抗盐PAM通过适度水解度控制、引入抗盐基团或采用二元、三元共聚结构，明显提升在高温高盐条件下的粘度保持率。对矿化度大于5万mg/L、温度60~90℃的油藏，选用耐温抗盐PAM配合除氧与杀菌，可将粘度半衰期延长，在90天老化后粘度保留率常可保持在60%以上，保障驱油剂在地层中的有效作用距离。此外，控制聚丙烯酰胺（PAM）水解度与阳离子度，可减弱高价离子对分子链的压缩，进一步稳定地下粘度。

三次采油注入聚丙烯酰胺（PAM）有哪些工艺要点？

工艺上应把握四点：一是配制用水需控制含氧量（建议低于0.05 mg/L）与铁离子，避免氧化降解；二是熟化时间要充分，保证分子链充分舒展；三是注采系统保持低速低剪切，减少机械断链；四是周期性监测注入压力、采出液粘度与含水变化，动态调节浓度。地面系统过滤精度建议不低于20目，并定期检测筛网系数与过滤比，发现降解及时溯源。聚合物驱油见效有滞后，需以区块整体采收率提升为评价目标。

聚合物驱油现场常见问题怎么排查？

若出现注入压力异常升高，优先排查母液过滤与溶解是否充分、井筒是否结垢；若采出液粘度偏低，多为配制水质或熟化不足导致降解，或受剪切过强；若出现采出液含聚超标，应检查封堵与分采措施。建立配制、注入、监测闭环，是保持聚丙烯酰胺（PAM）驱油效果的常见做法，同时配合杀菌以降低生物降解风险。日常可借助注入压力上升幅度和含水下降拐点判断见效情况。

工业级PAM与其他驱油剂如何复配增效？

在复合驱中，阴离子聚丙烯酰胺（PAM）常与表面活性剂或碱复配形成三元复合驱，借助协同效应进一步降低界面张力并改善流度控制。复配需重点关注配伍性：pH、矿化度与离子组成会影响PAM链伸展与聚集。碱剂多选用碳酸钠，使体系pH处于适宜区间以兼顾界面活性与PAM稳定性。建议先做烧杯配伍与岩心实验，再上现场试验，避免盲目复配造成粘度损失或沉淀；表面活性剂浓度一般按波及与洗油需求在0.05%~0.3%区间优化。

常见问题（FAQ）

聚丙烯酰胺（PAM）用于三次采油聚合物驱油的分子量一般选多少？

驱油用阴离子聚丙烯酰胺（APAM）分子量常选1500万~2500万、水解度约20%~30%，高温高盐油藏可更高或选用耐温抗盐PAM；渗透率偏低的油藏可下探至800万~1200万中等分子量。具体需结合油藏温度、矿化度与渗透率，通过岩心驱替实验确定较优范围。

聚合物驱油用PAM的配制浓度和粘度一般多少？

清水配制体系下，母液常见浓度5000~8000 mg/L，注入井井口浓度多控制在500~2000 mg/L，对应溶液粘度20~60 mPa·s，聚合物段塞规模常取0.3~0.6 PV。低渗油藏宜降低浓度与分子量以防堵塞。

耐温抗盐PAM能在多高温度和多高矿化度下使用？

耐温抗盐PAM通过结构改性，对矿化度大于5万mg/L、温度60~90℃的油藏有较好适应性，配合除氧杀菌可延长粘度半衰期，90天老化后粘度保留率常保持在60%以上，具体边界以室内评价为准。

三次采油注入PAM后多久能看到驱油效果？

聚合物驱油见效一般有滞后，需通过注入压力、采出液粘度与含水变化动态监测，以区块整体采收率提升作为评价目标，周期按油藏条件差异而不同。
